TITAN DTZ320 оптимальна для свай квадратного сечения 300*300, 350*350 и 400*400 мм длиной до 16 метров и труб диаметром 325,426 и 530 мм с толщиной стенки от 8 мм.

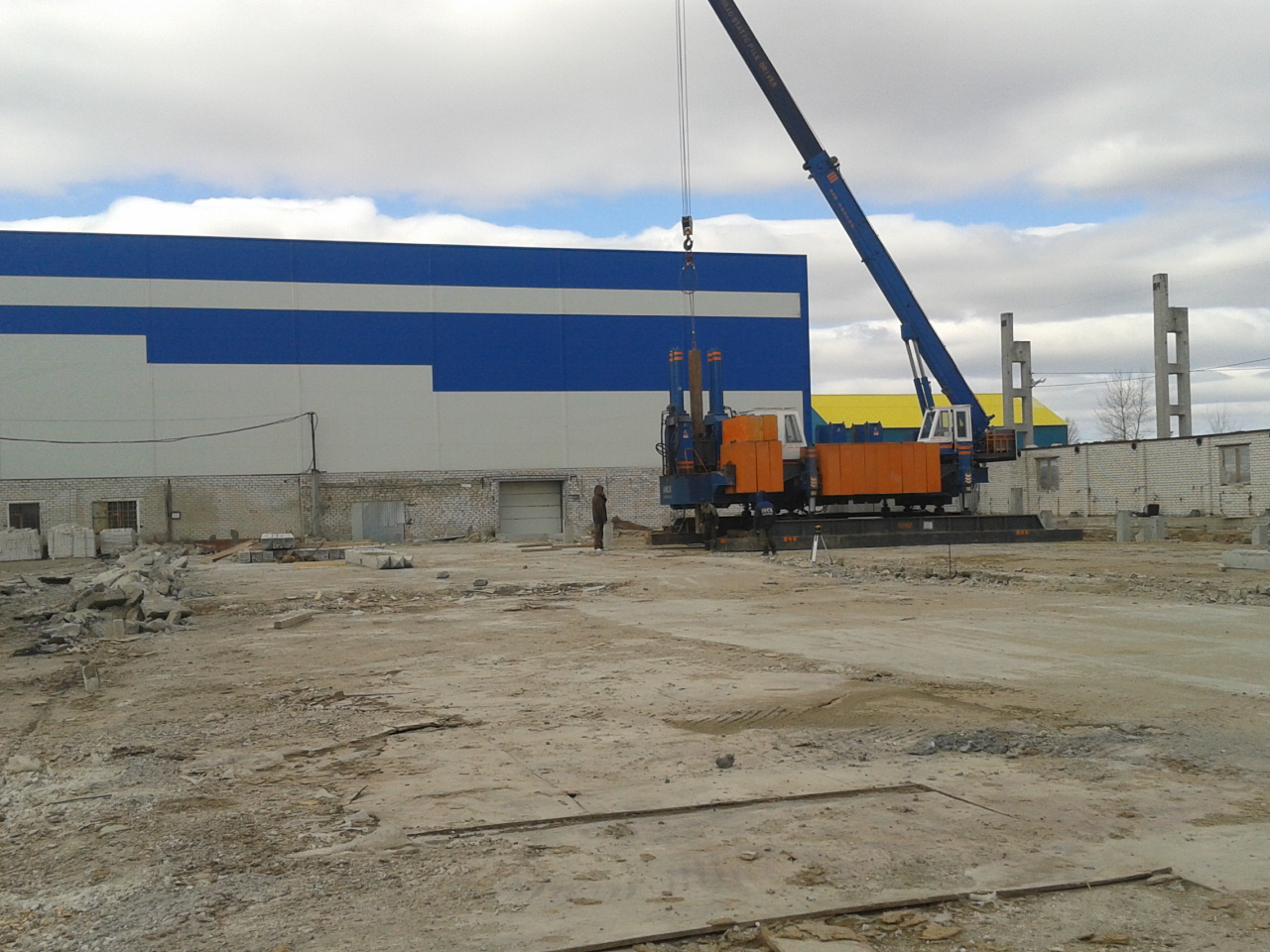

Сваевдавливающая машина TITAN DTZ320 идеально заменяет сваебойный копер при работе в черте города. Машина работает бесшумно и позволяет вдавливать сваи вблизи существующих зданий. Кроме того, отсутствие вибраций и ударных нагрузок на грунт позволяет использовать машину в черте города круглосуточно.
Сваевдавливающая машина это универсальное решение для мегаполисов и крупных центров, где важно соблюсти технологию погружения свай и экологию окружающей среды.
Рис.:
Сваевдавливающая установка DTZ320:
1 – устройство бокового вдавливания; 2 – кабина оператора; 3 – сваевдавливающий механизм; 4 – зажимная коробка; 5 – крановая установка; 6 – механизм вертикального перемещения; 7 – механизм поперечного перемещения и поворота; 8 – механизм продольного перемещения; 9– балка контрвеса
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Работа основных вдавливающих гидроцилиндров |
Максимальное усилие вдавливания (20.7 МПa) | 160 тс |
| Максимальная скорость вдавливания ( | 4.6 м/мин | |
| Минимальная скорость вдавливания (20.7 МПa) | 2.0 м/мин | |
| Совместная работа основных и вспомогательных вдавливающих гидроцилиндров |
Максимальное усилие вдавливания (20.7 МПa) | 320 тс |
| Максимальная скорость вдавливания ( | 1.2 м/мин | |
| Минимальная скорость вдавливания (20.7 МПa) | 1.0 м/мин | |
| Ход штоков вдавливающих гидроцилиндров | 1.6 м | |
| Боковое вдавливание | Максимальное усилие вдавливания (13 МПа) | ≤200 тс |
| Передвижение | Ход штоков гидроцилиндров продольного перемещения | ≤3.0 м |
| Ход штоков гидроцилиндров поперечного перемещения | ≤0.6 м | |
| Угол поворота СВУ за один цикл | ≤13° | |
| Скорость передвижения | Вперед | ≤6.0 м/мин |
| Назад | ≤12.3 м/мин | |
| Влево | ≤4.6 м/мин | |
| Вправо | ≤6.7 м/мин | |
| Ход штоков гидроцилиндров вертикального перемещения | 1.0 м | |
| Длина сваи | >3 м, | |
| Удельное давление на грунт (при весе 320 т) |
Длинная направляющая | 10.6 тс/м2 |
| Короткая направляющая | 13.1 тс/м2 | |
| Нормальное вдавливание | Минимальный отступ от стены | 3300 мм |
| Боковое вдавливание | Минимальный отступ от стены | 1205 мм |
| Минимальный отступ от угла | 1380 мм | |
| Зажимная коробка | Модель | DTJZX4022B |
| Диаметр свай круглого сечения | 300 - 400 мм | |
| Размер свай квадратного сечения | 200 - 400 мм | |
| Крановая установка | Модель | DTQY16 |
| Максимальный подъемный момент | 80 тс*м | |
| Максимальная грузоподъемность | 16 т | |
| Максимальная скорость подъема крюка (6 кратный полиспаст) | 10 м/мин | |
| Максимальная скорость поворота | 3 об/мин | |
| Максимальный угол подъема стрелы | 78° | |
| Гидравлическая система | Максимальное давление гидравлической системы СВУ (320 тс) | 20.7 МПa |
| Максимальное давление гидравлической системы крановой установки |
18 МПa | |
| Максимальная производительность гидронасосов СВУ | 205 л/мин | |
| Максимальная производительность гидронасоса крановой установки |
90 л/мин | |
| Гидронасосы сваевдавливающей установки | HY80Y-RP HY63Y-LP |
|
| Гидронасос крановой установки | HY63Y-RP | |
| Объем бака гидравлической системы СВУ | 1.4 м3 | |
| Объем бака гидравлической системы крановой установки | 0.5 м3 | |
| Электрическая система | Электромоторы сваевдавливающей установки | Y225S-4-V1 (37 кВт) Y200L-4-V1 (30 кВт) |
| Электромотор крановой установки | Y200L-4-B35 (30 кВт) | |
| Напряжение | 380 В | |
| Сила тока | 70+57+57 = 184 A | |
| Частота | 50 Гц | |
| Кабель | YCW-3X50+2X16 | |
| Габаритные размеры (длина x ширина x высота) | 12000×6600×3130 мм | |
| Вес основной машины | 122(±3%) т | |
| Вес пригруза | 200 т | |
| Общий вес машины | 320 т |
| Угол подъема стрелы, ° | Длинная стрела | Короткая стрела | ||
|---|---|---|---|---|
| Грузоподъемность, т | Рабочий радиус, м | Грузоподъемность, т | Рабочий радиус, м | |
| 0 | 0.8 | 17.5 | 1.8 | 14.4 |
| 20 | 2.8 | 16.5 | 4.0 | 13.6 |
| 30 | 3.7 | 15.2 | 5.2 | 12.5 |
| 40 | 4.8 | 13.4 | 6.5 | 11.0 |
| 50 | 6.2 | 11.3 | 8.3 | 9.3 |
| 60 | 8.5 | 8.8 | 11.0 | 7.2 |
| 65 | 10.3 | 7.4 | 13.2 | 6.1 |
| 70 | 12.9 | 6.0 | 16.0 | 4.9 |
| 75 | 16.0 | 4.5 | 16.0 | 3.7 |
