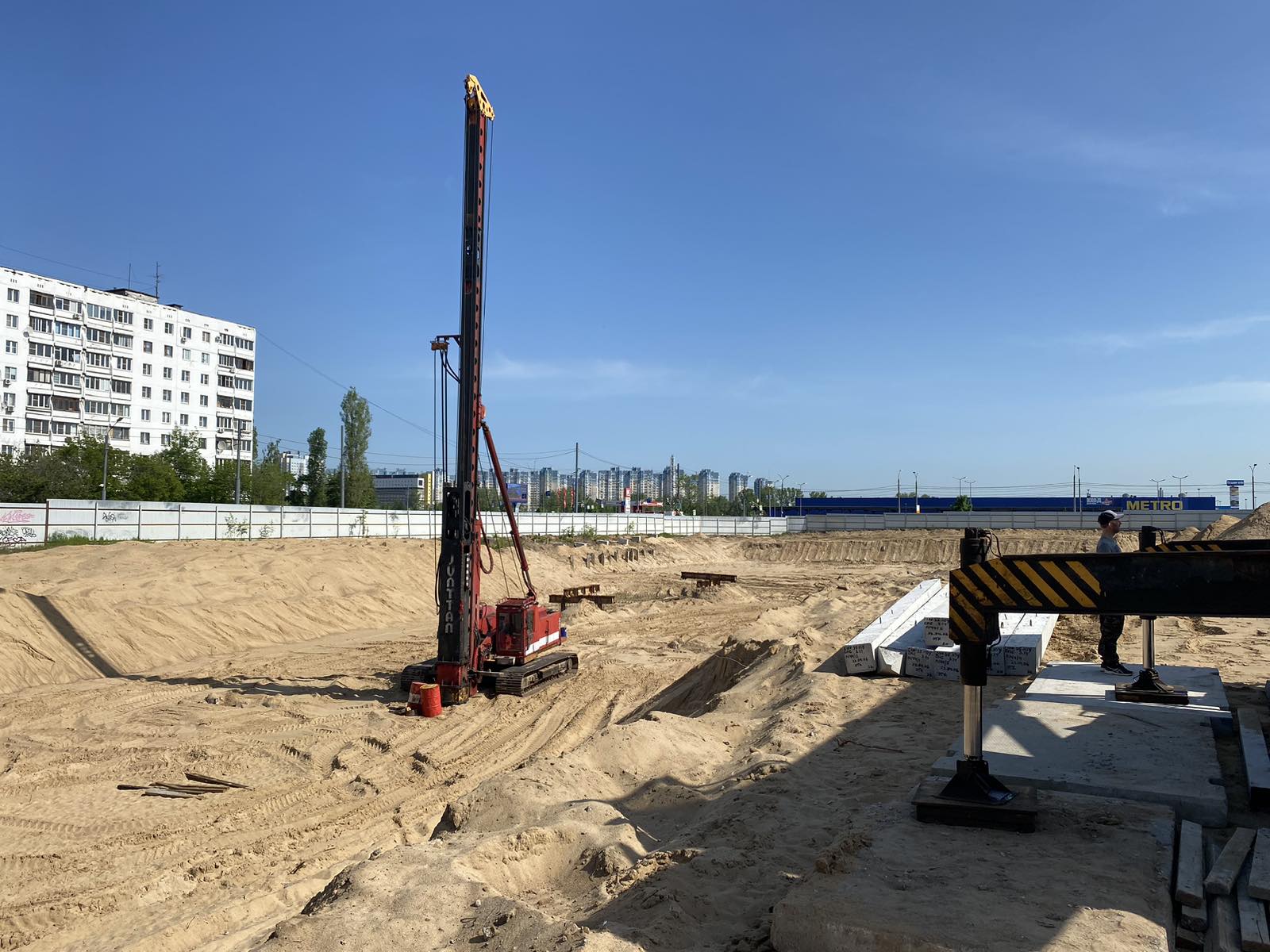

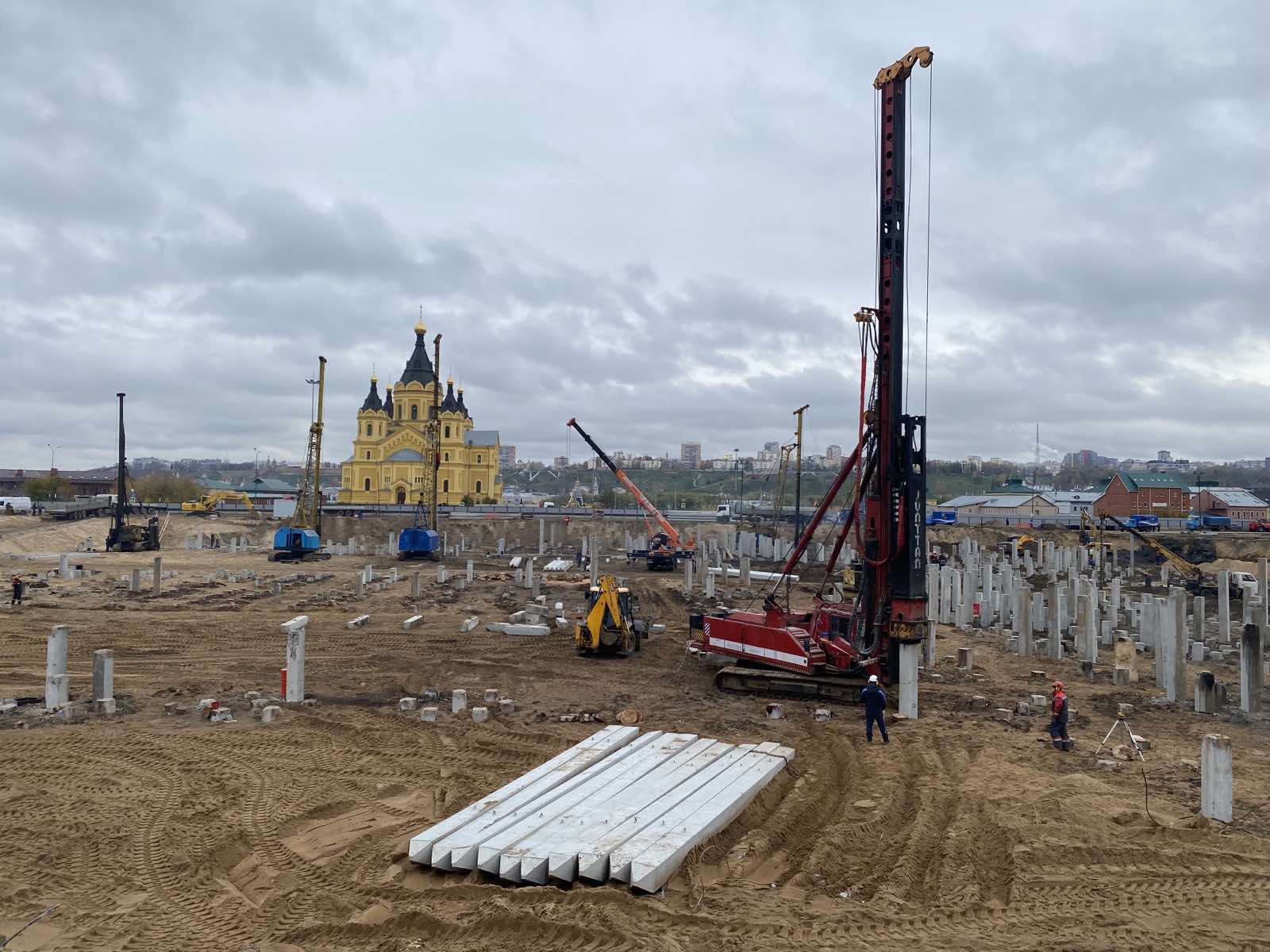

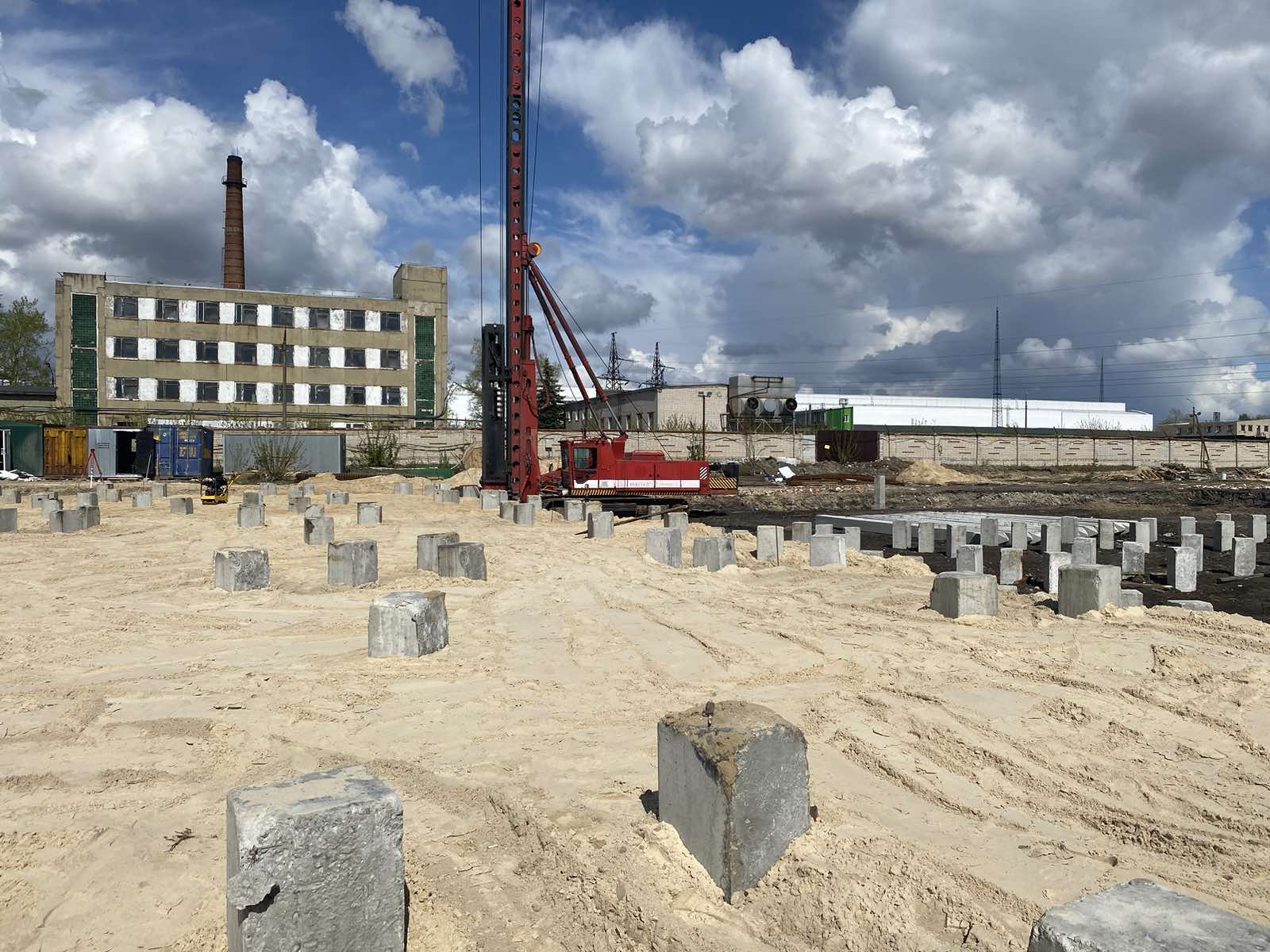

Junttan PM25

Гидравлическая  гусеничная установка Junttan PM25 спроектирована для производства фундаментных работ по закладке железобетонных свай квадратного сечения, трубчатых свай оболочек, а также шпунта посредством применения ударной энергии гидравлического молота. Отличительной чертой гидравлического молота является возможность бесступенчатой регулировки энергии удара от нуля до максимума. Энергия удара молота регулируется в зависимости от вида грунта. Оборудование позволяет забивать сваи максимальной длиной 16 м.

Установка смонтирована на гусеничной базе. На ходовой тележке находится поворотная платформа со стреловым оборудованием. Стрела имеет телескопиическую конструкцию, что даёт возможность удлинять стрелу, а также уменьшать габарит стрелы при перевозке. Направляющая стрелы крепится к горизонтальному ползуну на крестовом шарнире.

Максимальное выдвижение горизонтального ползуна 1500 мм.
Применение шарнирного соединения позволяет производить наклоны стрелы относительно базы установки.

Стрела фиксируется в определённом положении при помощи двух цилиндров бокового наклона и цилиндра наклона вперёд, которые крепятся к вертикальному ползуну.

Для перевода стрелового оборудования в рабочее положение из транспортного служит лафет механизм подъёма стрелы.
Для обеспечения устойчивости установки применяются выдвигаемые противовесы и стабилизаторы.

В задней части поворотной платформы находятся рабочая и вспомогательные лебедки, троса которых проходят через
шкивы верхнего ползуна и блок полиспастов на передний фронт стрелы.

Технические характеристики Junttan PM25:
